Интерфейсы и сборка

Основные компоненты изделия​

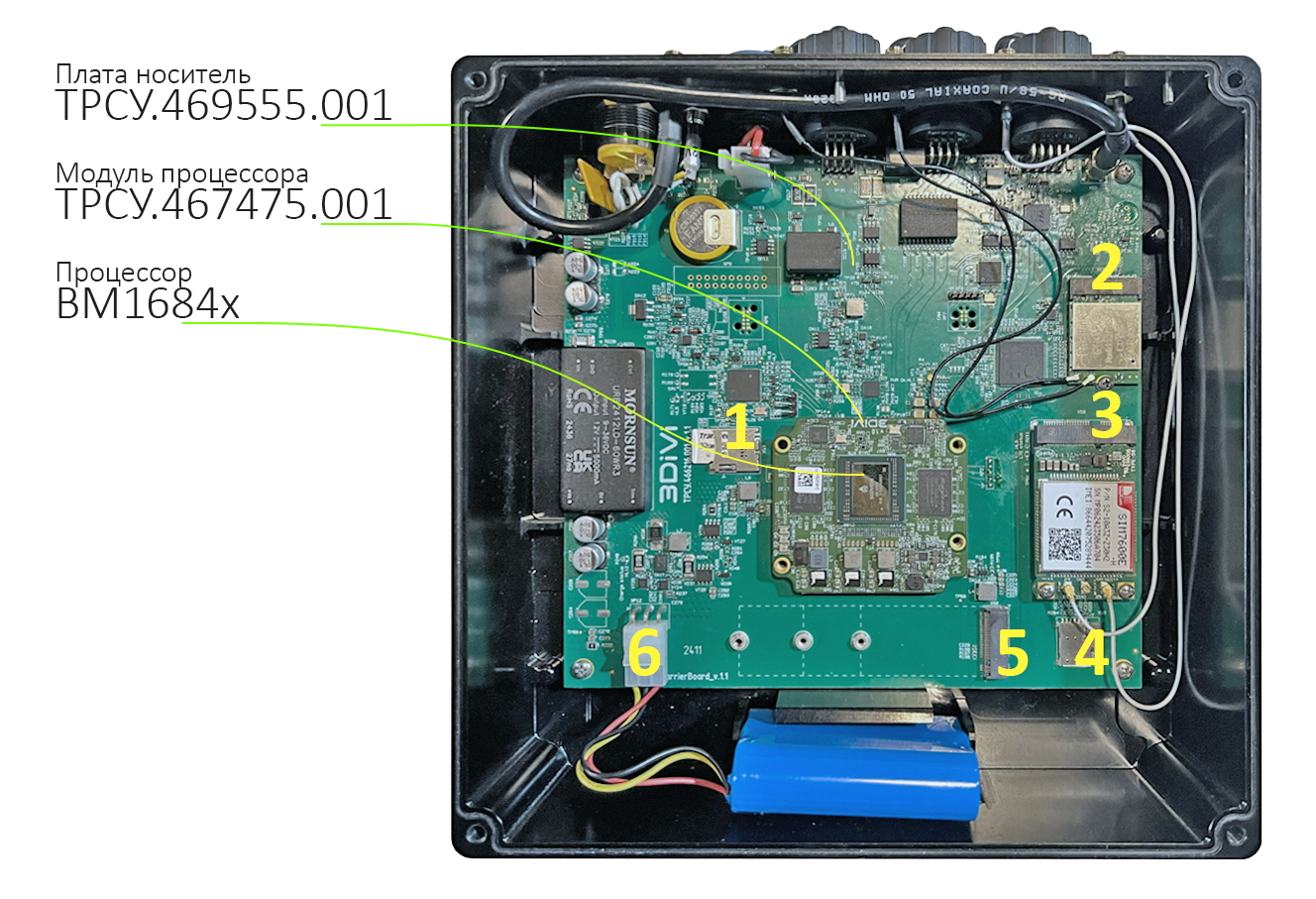

Изделие состоит из двух плат – платы носителя ТРСУ.469555.001 и модуля процессора ТРСУ.467475.001.


  1. MicroSD слот;
  2. Разъем M.2 для WiFi-Bluetooth модуля;
  3. Разъем для LTE модуля;
  4. MicroSim слот;
  5. Разъем M.2 для NVME (для подключения накопителя или иных плат);
  6. Разъем для подключения батареи.

Подключение источника питания​

Внешнее питание изделия должно осуществляться от источника постоянного тока напряжением от 9 до 27 В, потребление – под нагрузкой при питании от 12 В – до 5 А.

Подключите подходящий источник постоянного тока к разъему питания: красный провод — «+», черный провод — «–».

Интерфейсы устройства​


Расположение интерфейсов на передней панели устройства (слева направо):​

  • LTE AUX: SMA разъем для подключения вспомогательной антенны 3G/LTE/4G модуля. Используется для подключения внешней антенны, если устройство оснащено соответствующим опциональным модулем 3G/LTE/4G (разъем M.2 key B).

  • LTE MAIN: SMA разъем для подключения основной антенны 3G/LTE/4G модуля. Используется для подключения внешней антенны, если устройство оснащено соответствующим опциональным модулем 3G/LTE/4G (разъем M.2 key B).

  • WIFI AUX: SMA разъем для подключения вспомогательной антенны WiFi-Bluetooth модуля. Используется для подключения внешней антенны, если устройство оснащено соответствующим опциональным модулем (M.2 key A+E).

  • WIFI MAIN: SMA разъем для подключения основной антенны WiFi-Bluetooth модуля. Используется для подключения внешней антенны, если устройство оснащено соответствующим опциональным модулем (M.2 key A+E).

  • GNSS: SMA разъем для подключения внешней антенны ГЛОНАСС/GPS модуля (входит в состав устройства). Устройство поддерживает активные антенны GNSS.

  • USB: 1 порт USB 3.0 для подключения внешних устройств.

  • ETH: 1 порт Ethernet с поддержкой скорости передачи данных до 1000 Мбит/с.

  • SERIAL: Вилка разъема RG-45 для подключения интерфейсов RS-232, RS-485 и CAN. Расположение выводов интерфейсов представлено ниже:


  • PWR: Розетка разъема для подключения внешнего питания в диапазоне от 9 до 36 Вольт постоянного тока. Потребление при питании 12V - до 4A. Для подключения внешнего питания потребуется вилка (входит в комплект поставки, красный провод +, черный - ).

  • Двухцветный индикатор: Справа от разъема расположен двухцветный индикатор (красный/зеленый) для отображения режимов работы устройства.

  • ON/OFF: Кнопка включения питания.

Разбор и сборка изделия​

Разбор изделия​

Для доступа к материнской плате и вычислительному модулю отключите питание и дождитесь, пока погаснет светодиод. Открутите 4 винта крепления верхней крышки и, поддев крышку, аккуратно приподнимите ее с одной стороны.

Крышка через слой термопасты прилегает непосредственно к процессору на вычислительном модуле и отсоединяется от него с небольшим усилием.

После снятия крышки отсоедините разъем внутренней батареи, чтобы полностью обесточить элементы.

Сборка изделия​

Правила безопасности

Перед сборкой убедитесь, что на процессор нанесена термопаста в достаточном количестве для обеспечения теплообмена с корпусом. Помните, что процессор на вычислительном модуле не защищен внешним радиатором и может быть легко поврежден при неравномерной нагрузке или грубом физическом воздействии.

Порядок сборки:​

  1. Подключите разъем внутренней батареи.

  2. Совместите выступ на крышке с пазом на корпусе.

  3. Поместите 4 винта в посадочные места на крышке.

  4. Закручивайте винты поочередно крест-накрест, за несколько раз, не допуская перекоса крышки в какую-либо сторону – крышка прилегает непосредственно к процессору и при перекосе может его повредить.

  5. Убедитесь, что зазор на углах между крышкой и корпусом остается примерно одинаковым со всех четырех сторон.
