Вход в систему

В системе предусмотрено два метода авторизации: через последовательную консоль Serial (UART RS232) или через Ethernet (SSH).


Подключение через Serial (UART RS232)​

Требуется USB-to-Serial адаптер и ПК. Возможны следующие варианты конфигурации адаптера:

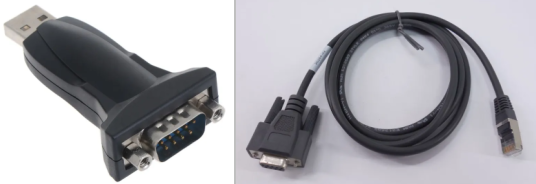

USB-to-Serial адаптер с разъёмом DB9 и кабель-переходник от RG-45 к DB9 USB-to-Serial адаптер с прямым подключением и кабель RG-45. Например:

Протестированные варианты адаптеров:

  • MOXA UPort 1100
  • UGREEN USB to RS-232 DB9 Serial Adapter Cable

Инструкция по подключению:

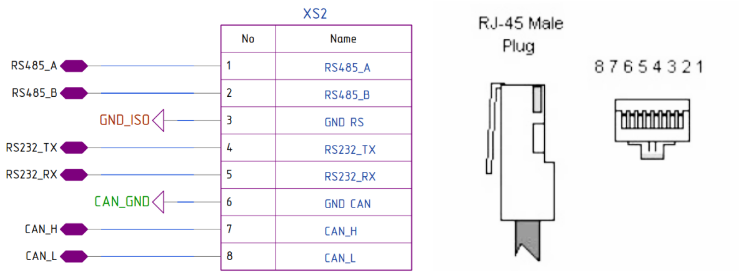

1.Соедините адаптер с кабелем в соответствии с расположением выводов интерфейсов. При использовании готового кабеля-переходника убедитесь, что подключение интерфейсов соответствует схеме выводов.


ВНИМАНИЕ!

При неправильном подключении устройство может быть повреждено.

2.Установите на ПК программу для подключения к последовательной консоли, например, minicom для ОС GNU/Linux или PuTTY для ОС Windows.

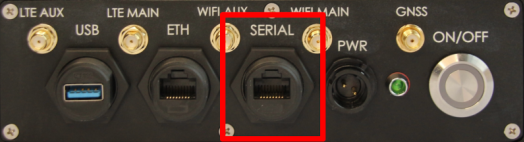

3.Подключите адаптер к разъемам USB на ПК и SERIAL на устройстве 3DV-EdgeAI-32.


4.Проверьте подключение адаптера с помощью команды:

sudo dmesg | grep tty

Ожидаемый вывод:

usb 3-5: ch341-uart converter now attached to ttyUSB0

где ttyUSB0 — имя устройства, назначенное системой (может быть иным).

5.Подключитесь к последовательной консоли с использованием логина и пароля: admin\admin или linaro\linaro

Параметры подключения:

  • Устройство — в соответствии с назначенным системой именем (для примера вывода выше — /dev/ttyUSB0).
  • Скорость — 115200

Пример команды для minicom:

sudo minicom D /dev/ttyUSB0 -b 115200

Подключение через Ethernet​

Требуется кабель RG-45 (патч-корд) и ПК, оснащенный сетевой картой с разъёмом RG-45 Ethernet.

Инструкция по подключению:

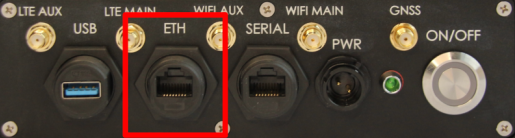

1.Подключите кабель к разъемам Ethernet на ПК и ETH на устройстве 3DV-EdgeAI-32.


2.По умолчанию на устройстве 3DV-EdgeAI-32 настроен статический IP-адрес 192.168.0.232. Для подключения к устройству требуется настроить проводное сетевое подключение ПК так, чтобы он был в одной подсети с устройством 3DV-EdgeAI-32.

Параметры:

  • IP - 192.168.0.100 (вместо 100 можно использовать любое число в диапазоне 2–254, кроме 232);
  • Маска подсети - 255.255.255.0 или /24

Пример настроек для Ubuntu Linux:


3.Подключитесь к устройству с помощью SSH.

Используемые параметры:

  • Порт: 22
  • Имя пользователя и пароль: admin\admin или linaro\linaro
  • Пример команды:
    ssh linaro@192.168.0.232

Если не удается обнаружить устройство по адресу 192.168.0.232, воспользуйтесь программой исследования сети, например, Nmap («Network Mapper»), для обнаружения устройства.

Настройка сетевого подключения​

Войдите в систему с использованием имени пользователя и пароля:

  • admin\admin
  • linaro\linaro

Для настройки сетевого соединения отредактируйте файл конфигурации Netplan: /etc/netplan/01-netcfg.yaml в соответствии с документацией и конфигурацией вашей сети.

Пример конфигурации для настройки подключения к локальной сети со статическим IP адресом смотрите в разделе Настройка IP-адреса.

После изменения примените новую конфигурацию с помощью команды:

sudo netplan apply
